- 商品名稱: NK8204
- 商品編號: 1035495175788257280
NK8204(ＣＣＲ)是根據專利技術集成的LED照明驅動電路，應用非常簡潔,最高耐壓可達650V。 NK8204( CCR )開關速度很快。其 Radj 端可調整最大峰值電流或輸出功率，可用于高邊或低邊驅動。其A/K端可承受高電壓所以可廣泛應用于汽車、工業及消費類產品。
可調恒流(ＣＣＲ)LED照明驅動專用集成電路
NK8204(ＣＣＲ)是根據專利技術集成的LED照明驅動電路，應用非常簡潔,最高耐壓可達650V。
NK8204( CCR )開關速度很快。其 Radj 端可調整最大峰值電流或輸出功率，可用于高邊或低邊驅動。其A/K端可承受高電壓所以可廣泛應用于汽車、工業及消費類產品。
特點：
n 采用功率封裝
n 使用電壓范圍寬：DC 7V-600V
n 可瞬態導通
n 對電網瞬態電壓進行抑制
n 輸出電流（功率）可調
n 特種高壓工藝制造
n 符合 RoHS
n 無需電感/電容，理論工作壽命可達LED的壽命
n 應用非常簡潔和適合于微型化。
n 直接適用于PWM或可控硅調光器(無高壓大電解電容應用時)，不增加額外成本
應用：
n 汽車
n 交流照明板、顯示信號燈、各種LED照明
n 繼電器軟接觸
關鍵詞:- 照明
- led
- 驅動
- 電壓
- 應用
- 高壓
- 汽車
- 壽命
- 電流
-
封裝及管腳：
SOT-89:
TO-252:
極限值 (TA = 25°C unless otherwise noted)
額定值
符號
值
單位
陽極?陰極
電壓
VAK Max.600
V
最高結溫
TJ
+150
℃
工作環境溫度
Top
-40to +85
℃
電特性（ＴＡ＝２５℃）
特性
符號
Ｍｉｎ.
Ｔｙｐ.
Ｍａｘ.
Ｕｎｉｔ
穩態恒流電流
Vak=20V Radj=50Ω
IAK
100
-
mA
等效電容VAK=7.5V
C
17
pF
等效電容VAK=0V,f=1MHz
C
70
pF
關斷電壓
A檔V3-1
1.8
2.1
V
B檔V3-1
2.1
2.4
V
C檔V3-1
2.4
2.7
V

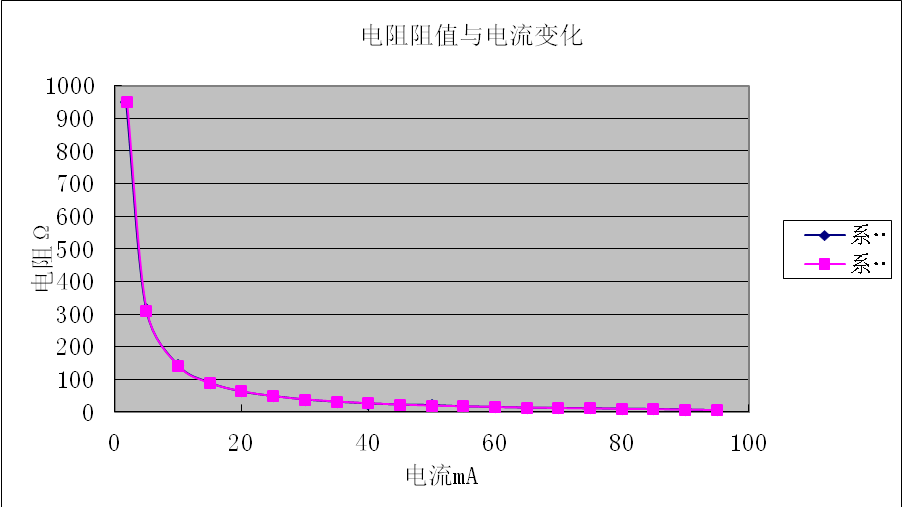

取樣電阻-電流曲線：
-
基本應用示意圖：

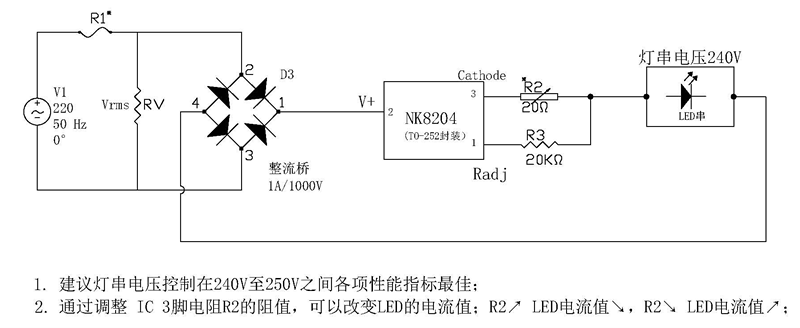

示例1：NK8204M 3W長壽命高功率因數無電容電感方案，R2調整輸出功率
示例2：NK8204 5W長壽命高功率因數無電容電感方案，R2調整輸出功率
